Este vídeo nos muestra el sistema de medición aplicado a la linea de producción de cartuchos de munición, donde se inspecciona mediante “Palmer Inspector” el 100% de las piezas. La primera parte del vídeo muestra el sistema de alimentación automático para posicionar la pieza de modo que la medición pueda ser correcta. La tolerancia está alrededor de 0,01mm. Este sistema de medición y su precisión es idéntico al propuesto en los útiles automatizados, a pesar de que la alimentación de piezas sea manual. Este metodo para registrar los resultados es el futuro de las mediciones en la planta de producción.

En el campo del armamento las tolerancias de fabricación son extremadamente importantes para evitar problemas en el llenado de la munición o para conseguir que los mecanismos de ignición (espoleta) funcionen como un conjunto de relojería, que en el fondo no difieren casi nada de éstos.

Los proyectiles de mediana o gran envergadura, que deben ser llenados en piscinas de agua para que no pueda entrar aire durante el proceso de llenado, deben quedar perfectamente herméticos para evitar el riesgo de explosión estando almacenados o durante su transporte.

COGNEX es uno de los lider mundial fabricante de camaras para inspección por visión, al igual que PPT Vision y Keyence. Todos ellos disponen de soluciones para líneas de producción de alta velocidad y ofrecen la posibilidad de aumentar mucho el nivel de productividad manteniendo una altísima calidad.
En estos vídeos nos presentan algunas de las aplicaciones para inspección de fallos en superficies de chapa de acero, detección de defectos en el llenado de botellas, lectura de código de barras, identificación de logos, etc…..

(Continua leyendo …)

Navegando por internet he visto que uno de nuestro proveedores dispone de un producto muy interesante para algunos de nuestros clientes, llamado TubeInspect (catalogo pdf) que consiste en un sistema óptico 3D que permite medir tubos de cualquier diámetro, forma y material.

• Realiza un control dimensional del tubo
• Corrige los programas de la máquina CNC de curvar tubos
• Digitaliza tubos patrón para ingeniería inversa

Y todo ello con las siguientes ventajas:

• No requiere útiles de posicionamiento
• No requiere útiles de sujeción
• En 10-30 segundos se realiza el control
• Resultados independientes del operario

Mirad este espectacular video editado por el fabricante de la maquina, que explica con todo detalle las maravillas que puede hacer. No la hemos probado pero conociendo el prestigio del distribuidor, seguro que es un producto muy competente.
Este sistema está distribuido en España por Deltacad.

Fotografías: AICON 3D Systems

Pyssa es una empresa dedicada a aportar soluciones para la automatización integral de procesos industriales. Entre sus principales actividades, queremos destacar el desarrollo de Sistemas de Visión Artificial. Con estos sistemas de última generación son capaces de detectar colores, formas, clasificar elementos y adicionalemnte controlar dimensionalmente las piezas al 100% en una linea de fabricación según una muestra patrón o realizar la metrología de dichas piezas, ofreciendo un informe dimensional con las cotas obtenidas.

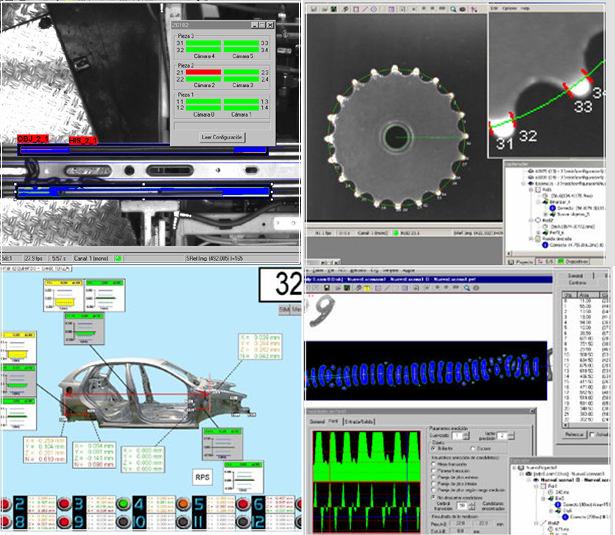

Mediante Pyvision , que es el software desarrolado por Pyssa, pueden controlar facilmente todo el sistema de cámaras. La técnología de estas aplicaciones son muy similares a las utilizadas por los proyectores de perfiles de última generación, que hemos comentado en anteriores artículos.

Este tipo de control en linea, que es complementario a los calibres, y tiene un coste mucho más elevado, ofrece una información más exhaustiva y sobretodo deja trazabilidad en el proceso productivo, permitiendo ver la tendencia de medidas críticas para preveer cuando podemos salir de tolerancias. Esta claro que esto sólo se puede aplicar a piezas que su precio de venta lo permita o que sea imprescindible por motivos de seguridad (control de soldaduras, piezas críticas de seguridad, etc…).

En diversas ocasiones hemos hablado sobre máquinas de medición por visión (ver articulos anteriores). En este artículo queremos profundizar un poco más en una gama concreta de la marca BATY. Estamos preparando una comparativa técnica entre varios modelos de diferentes marcas que próximamente publicaremos.

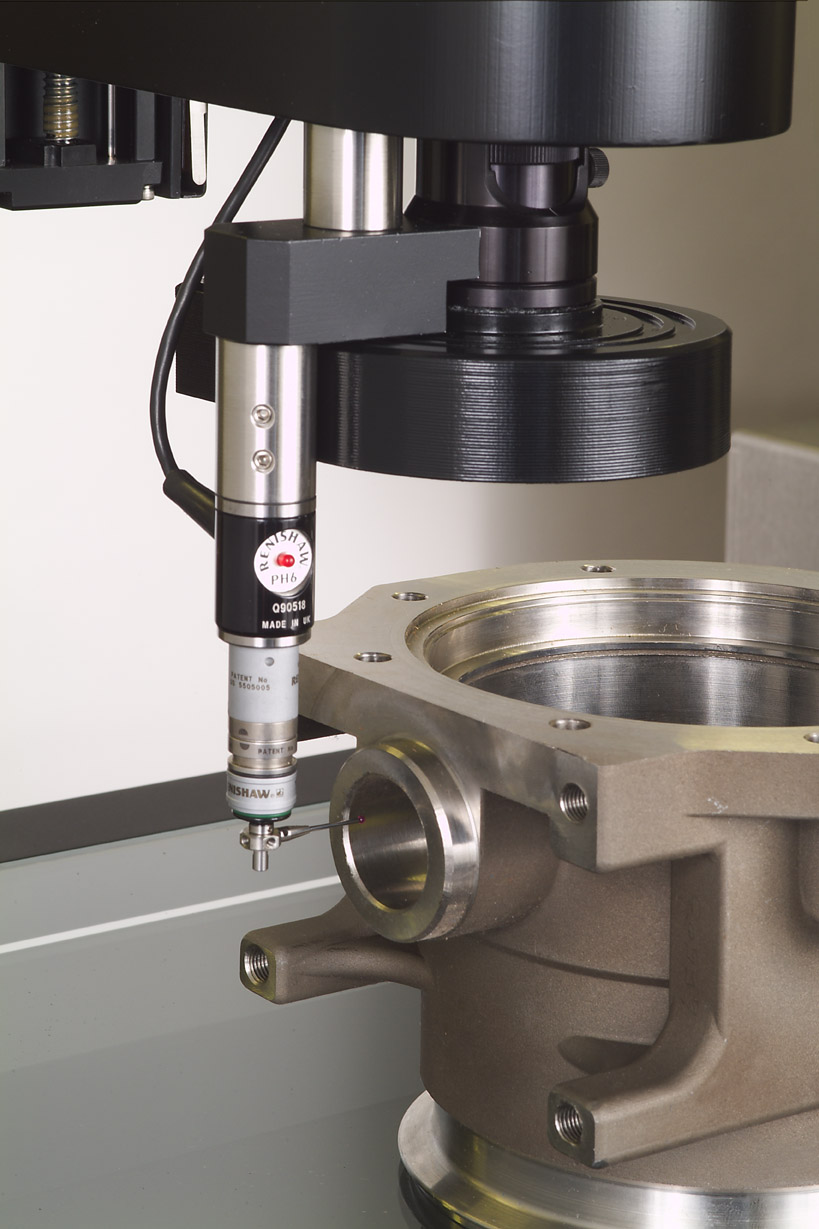

LANDES POLI IBÉRICA presenta de su representada inglesa BATY INTERNATIONAL la amplia gama de máquinas de medición 2D y 3D por visión serie Venture.

La serie Venture está compuesta por modelos de movimiento manual y modelos completamente automáticos CNC, con carreras útiles de medida desde 200 x 100 x 160 mm hasta 900 x 600 x 150 mm (X, Y, Z), con varios modelos en ambas modalidades.

Los equipos Venture presentan en el monitor imágenes de alta resolución tanto de perfiles como de superfícies permitiendo la medición precisa de infinidad de tipos de piezas: componentes electromecánicos o electrónicos, piezas de inyección de plástico, estampadas o mecanizadas, etc. El objetivo zoom permite elegir siempre el aumento adecuado.

(Continua leyendo …)

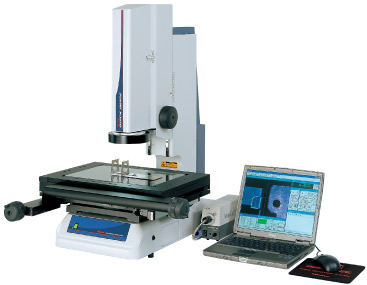

La medida sin contacto es cada vez más solicitada en el mundo industrial. Una de las técnicas más utilizadas es la denominada metrología por vía óptica con la que actualmente existe en el mercado aparatos que consiguen precisiones de 2 micras, 300 aumentos y cuentan con cámaras a color de alta resolución y zooms con enfoque automático. Estos sistemas son la evolución de los proyectores de perfiles tradicionales.

La gran ventaja de la medición óptica es su rapidez. Cada vez es mas importante reducir los tiempos de medición para poder reducir los costes y acortar los plazos de entrega para poder dar una respuesta rápida. Estos sistemas permiten medir en 2D, 3D y con software de medición (COSMOS) o comparativa CAD (Metrolog, PCDMIS o sotware propios de los fabricantes). Los digitalizados en 2D se consiguen con una gran precisión y rapidez, de forma automática, por que la máquina se encarga de reconocer el contorno y reseguirlo sin ninguna ayuda del metrólogo.
(Continua leyendo …)
