CAPTOR-C: détection de points de contrôle par comparateur

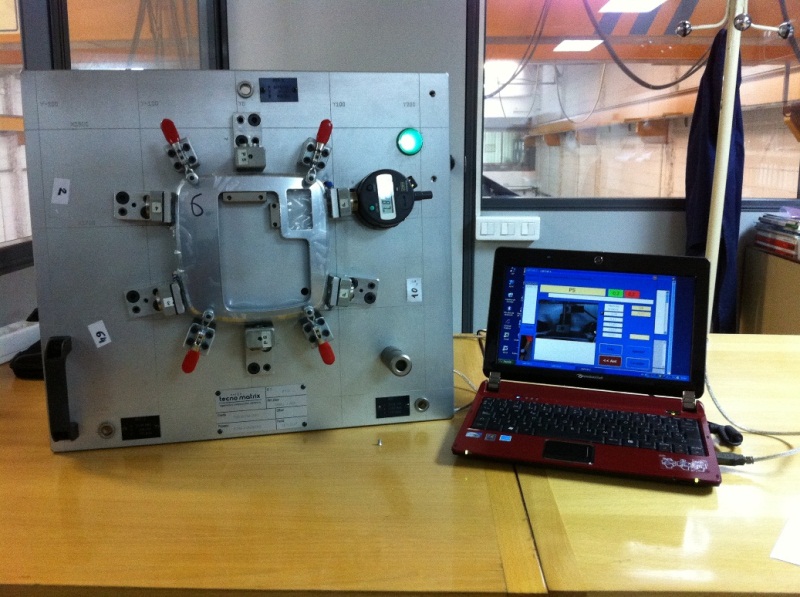

Nous vous présentons en exclusivité le lancement du système CAPTOR-C, breveté récemment par Tecnomatrix. Ce système permet de détecter, d’une part, le positionnement correct du comparateur sur chaque puit de jauge de votre moyen de contrôle, et d’autre part l’identification exacte du puit de jauge utilisé. Ce système, une extension du système CAPTOR-S, permet une acquisition de données plus rapide et plus fiable, et d’éviter toute erreur de positionnement du comparateur : le système détecte sur quel puit de jauge le comparateur est monté, et si le comparateur est correctement positionné, grâce aux détecteurs montés sur chaque puit de jauge. Ce système ne permet aucune erreur de positionnement du comparateur; d’autre part, le système bloque l’envoi de la mesure du comparateur au logiciel dès que le comparateur est séparé de 0.01mm du canon du puit de jauge.

Autre nouveauté du système CAPTOR-C : contrairement au système CAPTOR-S, vous pouvez mesurer non seulement de façon séquentielle (en suivant strictement une séquence de points définis au préalable) mais aussi de façon aléatoire. Dans ce cas-là, le système affiche les points mesurés, leur valeur de mesure, Cp, Cpk, etc. et quels points n’ont pas été mesurés, sans avoir à suivre un ordre strict. Cette modalité de mesure permet d’avoir une vision globale de l’état de la pièce, car elle nous permet de voir en temps réel les mesures prises et si elles sont conformes (affichage en vert) ou hors tolérance (affichage en rouge).

Travailler avec CAPTOR-C est aussi simple que cela :
• Vous démarrez le logiciel CAPTOR-C sur votre PC.
• Vous sélectionnez le moyen de contrôle avec lequel vous souhaitez travailler, le lot de mesure et vous connectez la centrale de contrôle des détecteurs (montée sur le moyen de contrôle) à votre PC par câble USB.
• Vous lancez votre programme de mesure en mode séquentiel ou aléatoire.
• Vous positionnez le comparateur sur le puit de jauge que vous souhaitez utiliser, ou sur celui indiqué dans la séquence de contrôle.
• En appuyant sur le bouton de transmission de données du comparateur, le système de contrôle confirme que le comparateur est bien situé, et la valeur mesurée est enregistrée dans l’ordinateur.
• Vous suivez toute la séquence de mesure jusqu’à terminer le cycle de mesure.
• Si la centrale de contrôle détecte que le comparateur n’est pas correctement positionné, elle affichera un message d’erreur.
• Une fois terminé le processus de mesure, nous pouvons enregistrer et exporter les données, ou continuer à mesurer d’autres pièces.

CAPTOR-C peut être ou bien installé sur de nouveaux moyens de contrôle, que nous dessinons et fabriquons en intégrant ce système au moyen, ou bien ajouté sur des moyens de contrôle déjà fabriqués. Nous étudierons dans ce cas-là la possibilité d’ajouter des détecteurs sur chaque puit de jauge. La prise de mesures continuera a être réalisée via le système Bluetooth de CAPTOR-S. Pour toute demande d’information ou de devis vous pouvez nous contacter sans obligation.

Vous trouverez prochainement plus d’information sur ce système sur notre site internet, CAPTOR by Tecnomatrix.
