Software para Inspección de Datos Digitalizados 3D

Metrología — Por Antonio Sanchez el 22 Junio 2011 a las 8:24 am

En el mundo Industrial cada vez son más las empresas que confían en la sustitución de las máquinas de medición por coordenadas CMM, por los escáneres 3D para la verificación de sus piezas. La posibilidad de programar automáticamente el escaneado de las piezas mediante robots o mesas rotatorias está a la orden del día, y la fiabilidad y precisión de los sistemas de digitalizado 3D cada vez es mayor.

Pero no hay que olvidar que detrás de un equipo de digitalización 3D está su software de Inspección, que analizará los datos que nuestro escáner 3D nos aporte y los plasmará un en informe dimensional para que podamos ver el resultado de nuestro estudio.

Dichos programas son un tanto distintos a los programas metrológicos habitualmente empleados con una máquina de medición por coordenadas CMM, puesto que no trabajan solo con unos pocos puntos palpados sino con miles, incluso millones de puntos que adquieren los escáneres 3D.

analisis datos digitalizados

Estos programas de Inspección de datos digitalizados están pensados para poder analizar cualquier tipo de cota, tolerancias dimensionales, tolerancias geométricas o desviación respecto a un fichero CAD 3D a partir del un fichero en forma de nube de puntos o de malla poligonal.

analisis datos digitalizados

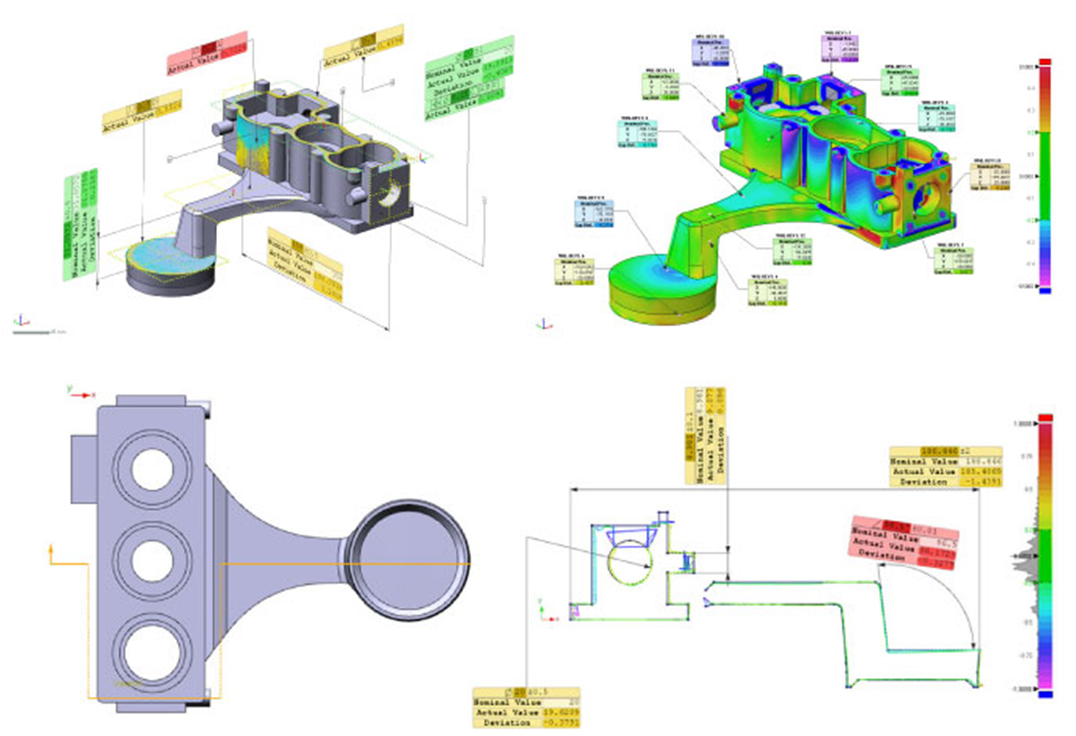

Las herramientas de que disponen dichos softwares son iguales a las que pueda disponer cualquier software metrológico tradicional, a la que podemos sumarle un mapa de colores de desviación general puesto que disponemos de toda la superficie de pieza digitalizada, y con este tipo de análisis podremos detectar defectos de forma o desviación, deformaciones tipo springback de chapas de embutición, rechupes en piezas de inyección, y así poder analizar los resultados de una manera mucho mas rápida y visual. También disponen de análisis específicos de desviación de contornos para piezas de chapa, análisis de espesores de pieza de inyección, análisis Gap & Flush (Enrases y franquicias), análisis de secciones, etc…

Son softwares paramétricos, lo cual permite la elaboración de un proceso de alineación, medición y generación de informes completamente automatizados, pensado para una rápida generación y actualización de los informes cuando las piezas a medir o verificar sean varias.

Posibilidad de importar la geometría CAD en distintos formatos, incluso formatos nativos de CATIA , SolidWorks o NX. Cotas a medir, tolerancias geométricas, etc. Se extraen trabajando sobre nuestro fichero CAD para generar todo el proceso de medición, y posteriormente se importa el fichero digitalizado, para lanzar el cálculo de todos los análisis.

Los distintos métodos de alineación como el Best‐Fit, 3‐2‐1, RPS o por elementos geométricos, nos posicionara el fichero digitalizado encima de nuestro fichero CAD y se generará automáticamente el informe según nuestras plantillas, totalmente personalizables y muy completas.

analisis datos digitalizados

Software de Inspección de datos digitalizados distribuido por AsorCAD Engineering.

RAPIDFORM XOV de la compañia Inus Technology
