Uso de Láser Tracker en el sector Aeronáutico

Una de las principales características constructivas del sector aeronáutico está relacionada con las grandes dimensiones que tienen incluso las aeronaves de capacidad reducida. Este hecho obliga a las empresas de esta industria a disponer de unas infraestructuras dimensionadas de forma que puedan manipularse conjuntos de gran volumen.

En fase de producción se requiere maquinaria capaz de alojar grandes piezas e incluso en la fase de montaje las gradas y útiles utilizados llegan a tener dimensiones superiores a las de las alas o el fuselaje de la aeronave que se está fabricando. Este hecho dificulta el cumplimiento de los rigurosos estándares de calidad y efectivamente el mayor reto consiste no solamente en la fabricación propiamente dicha de los conjuntos y los útiles necesarios para su montaje, sino en el control dimensional y alineación del conjunto.

El uso de equipos con tecnología de medición por láser permite alcanzar resultados muy fiables y facilita tanto el trabajo de puesta a punto de utillajes, como el montaje y el control final. Por otro lado esta tecnología permite la calibración de los elementos de control y la creación de modelos 3D a partir de las piezas físicas (ingeniería inversa).

Existen diferentes tipos de equipos en función de la aplicación, los rangos de medición y la precisión. El principio de funcionamiento puede verse en el video FARO Laser Tracker Short Intro:

En el caso de la fabricación de útiles de moldeo de grandes piezas en materiales compuestos, el uso de equipos de Laser Tracker portátiles ha permitido agilizar el proceso productivo y los controles finales, eliminando la necesidad de medir los conjuntos en máquinas tridimensionales y por lo tanto eliminando también las restricciones en volumen de los conjuntos. Este hecho es particularmente relevante ya que cada vez más se fabrican componentes estructurales de grandes dimensiones en materiales compuestos.

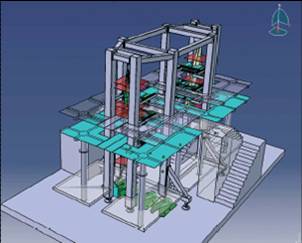

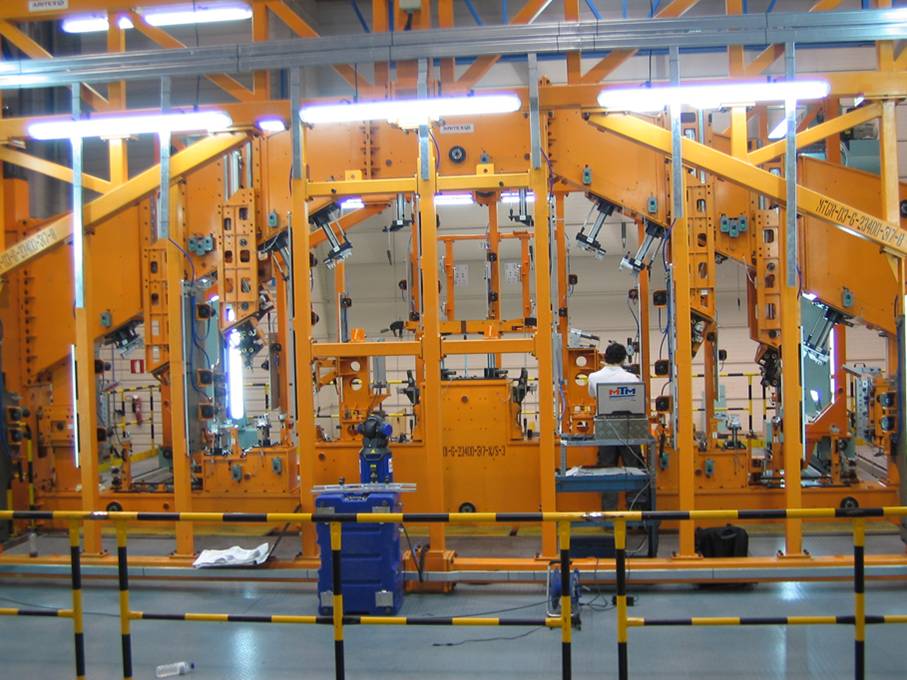

Otra aplicación importante la encontramos en la puesta a punto de líneas de montaje. Al igual que en el sector automoción, la automatización del proceso de montaje puede verse en cada vez mas ocasiones debido al creciente volumen de producción de aeronaves y a la fuerte necesidad de generación de economías de escala.

Fuentes:

• FARO – http://www.faro.com
• Artículo “Big Inspection with little difficulty”: http://www.mmsonline.com/article.aspx?id=15108
• Video: http://www.youtube.com/watch?v=yn40DpnOefE
• SERRA AERONAUTICS: www.serra-aeronautics.com
